创维5800-PLCD26-01电源板问题修理7例

问题现象1:无5VS电压输出。剖析检修:因为PFC电路和主电源驱动芯片均由副电源供电，并受待机电路的控制，因此副电源无5VS电压输出，也势必会无+12V和+24V电压输出，经查市电输入电路中的V601损毁，更换V601和保险管F601后问题排除。
V601为压敏电阻，随电压的升高内阻减小，在电路中主要起过压保护用途，应对修理时可拆掉不需要。另外，如V601性能不好的会导致用户家里空气开关跳闸。
问题现象2:电源带不起负载。剖析检修:经查给PFC和主电源驱动芯片供电的限流电阻R603开路，致使PFC电路不工作，此时滤波电容C618两端的电压只有300V。另外，稳压二极管ZD605 、ZD607击穿也会导致PFC不工作。
问题现象3:无5VS电压输出。剖析检修:经查电路板背面贴片三极管Q615损毁。该管与外围元件组成副电源5V的过压保护电路。实修时，可用NPN型管C1815代换。

问题现象4:5VS电压过低。剖析检修:依据问题现象剖析，问题应出在5VS的稳压电路中，如图1所示。经查三端精密稳压块IC601外接的尖峰吸收电容C670漏电，换新后问题排除。

问题现象5:无5VS电压输出。剖析检修:参照图1检查，发现副电源块IC608损毁。P1014AP为安森美公司生产的一款电源集成块，内部集成了电流控制器和一只耐压700V的MOSFET管。该芯片的损毁多由市电电压不稳引起。另外，若该IC的+300V供电电路中的二极管D61X击穿，也会致使屡烧IC608。
问题现象6:无5VS电压输出。剖析检修:经查5VS电压整流二极管D610损毁，换新后5VS电压正常。因该整流二极管的工作频率较高，可以换用RU4B型二极管。另外，D617击穿后会连带烧断保险。

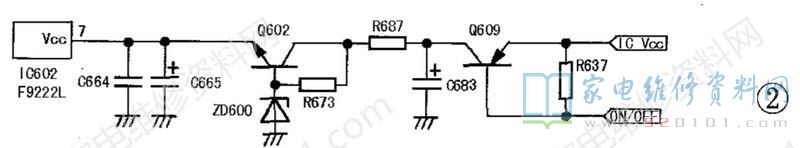

问题现象7:5VS电压正常，但无24V、12V电压输出。剖析检修:测得IC602的⑦脚无供电电压，检查此供电电路，如图2所际，发现限流电阻R687已断路，换新后问题排除。另外，R673、ZD600损毁也同样会导致IC602无供电，无24V、12V电压输出。
